东莞市易迈富(EMIF)电子有限公司




差模—共模复合电感器

Differential mode and Commonmode Combination Chokes (DCCC)

公司简介

  • EMIF 有限公司集设计与生产，在解决电磁干扰问题方面具有主导性作用。公司拥有一批在电磁领域具有30年以上工作经验的资深工程师和教授。我们愿与客户合作，设计和提供电磁干扰问题的整体解决方案。

  • 我们提供适用与各种工作电流大小的电磁干扰抑制电感和电源滤波器，其中电源滤波器使用了先进的差模-共模复合电感技术，使电子产品的传导电磁干扰更易满足EN55011, EN55022,CISPR22 and FCC Class 1,2标准。

  • 与传统电磁干扰滤波器相比，我们的电磁干扰滤波器具有非常好的电磁干扰抑制特性并且无需使用单独的差模电感。因此，我们的滤波器重量更轻，损耗更低，使用的组件数更少，综合成本更低。我们的滤波器更环保.

  • 我们的滤波器通过了在北美和欧盟市场上最常使用的UL和C-UL / C-TUV-CU安规认证。这些安规认证使用于各行各业，包括通信、电子计算机及其外围设备、医疗、航空、军事、电源、器械和工业控制.


产品特点

一种适用于EMI滤波器的新型电感器件　    —差模—共模复合电感器

A useful newinductancecomponent for EMI Filter

—Differentialmodeand Common mode CombinationChoke

性能好  体积小　成本低   损耗少　

BetterPerformance    SmallerVolume  Lower Cost     Lesser Power Loss

差模-共模复合电感器(DCCC)是一种能有效地抑制传导电磁干扰

的电感器,它具有较高的差模和共模阻抗值。

Differential modeand Common mode Combination Choke(DCCC) is

an excellent EMIsuppression choke, providing high differential mode

impedance and commonmode impedance .

采用DCCC的EMI滤波器,不仅插入损耗高,滤波性能好,而且体积小,成本低,功耗少。

Using DCCC in EMIfilter, not only the insertion loss is enhanced, but also the power loss islower,

the size and costare reduced.

　


　　　　　




型号指引

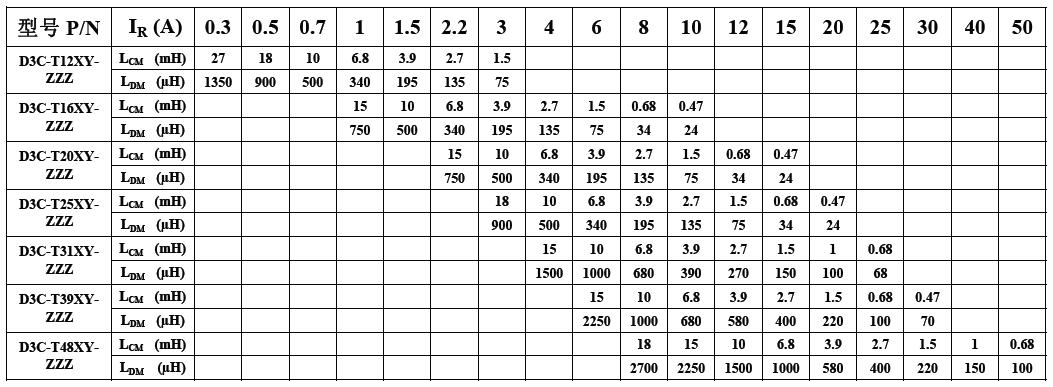

T12, T16, T20, T25, T31, T39, T48系列DCCC的订购指引

OrderingGuide Line of T12, T16, T20, T25, T31, T39, T48 Series DCCC

编号定义：D3C-T12XY-ZZZ                                                                PartNumber Definition : D3C-T12XY-ZZZ

差模-共模复合电感器　　　　　　　　　　 　 　 　 　　Differential modeand Common mode Combination Choke(DCCC =D3C)

1)T12、T16、T20、T25、T31、T39、T48为磁环外径(mm)              1)  T12 ,T16 ,T20 ,T25 ,T31 ,T39 ,T48 are core diameter (mm)

2)X=H or V ，X=H 为卧式，X=V为立式　 　 　　 　 　 　　 　 2)  X=H or V ，H =Horizontal Type   V = Vertical Type

3)Y=Bor C ，Y=B为带底座，Y=C 为带外壳　 　 　 　 　　 　　3)  Y=B or C ，B=WithBase ，C=With Case

4)ZZZ=003，IR=0.3 (A)；ZZZ=300，IR=30 (A)                               4) ZZZ=003 ，IR=0.3(A) ；ZZZ=300，IR=30 (A)
